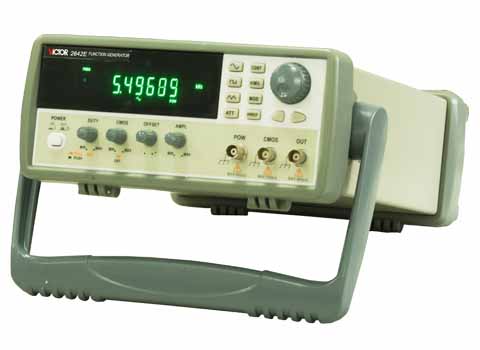

| VC2642E多功能函數信號發生器 |
|
| VC2642E多功能函數信號發生器的詳細說明 |
|
機型
主要特性 |
VC2002A |
VC2005 |
VC2642E |
|
頻率范圍 |
分七段頻程：0.5Hz~5Hz，5Hz~50Hz，50Hz~500Hz，
500Hz~5kHz，5kHz~50kHz，50kHz~500kHz，500kHz~5MHz |
|
基本輸出波形 |
正弦波 / 三角波 / 矩形波 |
|
輸出幅度 |
10Vp-p （50Ω負載）
20Vp-p （1MΩ負載） |
|
輸出阻抗 |
50Ω±10% |
|
輸出衰減 |
-20dB， -40dB，-60dB |
|
直流偏置 |
-5V~+5V （50Ω負載）
-10V~+10V（1MΩ負載） |
|
占空比調節范圍 |
20%~80% |
|
CMOS同步輸出 |
3.6Vp-p ~ 15Vp-p, tr≤50ns |
|
頻率測量精確度 |
±20ppm（23±5℃） |
|
頻率輸出穩定度 |
15分鐘內頻率漂移小于中心值的0.5% （開機預熱30分鐘后） |
|
波形特性 |
正弦波 |
失真度≤1%（1KHz） |
|
三角波 |
線形度>98%（0.1Hz~100KHz） 線形度>95%（>100KHz） |
|
矩形波 |
上升/下降時間 ≤50ns |
|
外部頻率測量特性 |
測量范圍 |
—— |
1Hz~100MHz ， 6位顯示 |
|
精確度 |
±20ppm（23±5℃） |
|
輸入阻抗 |
1MΩ/150pF |
|
靈敏度 |
>50mVrms |
|
VCF特性 |
—— |
輸入電壓范圍：0~10V，輸入阻抗10kΩ |
|
掃描功能 |
掃描寬度 |
—— |
最大100：1 連續可調 |
—— |
|
掃描時間 |
0.5s~30s |
|
掃描方式 |
線形/對數 |
|
調幅功能 |
調制率 |
—— |
0~100% |
—— |
|
調制頻率 |
內部400Hz |
|
外調制
靈敏度 |
10Vp-p（100%調制度） |
|
調頻功能 |
偏移量 |
—— |
0~5kHz |
—— |
|
調制頻率 |
內部400Hz |
|
外調制
靈敏度 |
10Vp-p（偏移量5kHz） |
|
功率輸出 |
輸出幅度 |
—— |
—— |
空載20Vp-p （定壓輸出） |
|
輸出功率 |
>5W（8Ω負載） |
|
輸出帶寬 |
0.5Hz~200KHz |
|
|
|
|
|
|
以上是【VC2642E多功能函數信號發生器】的詳細信息，如果您對VC2642E多功能函數信號發生器的價格、廠家、型號、圖片、技術參數、產品功能等有什么疑問，請聯系我們獲取VC2642E多功能函數信號發生器的最新信息。
其它說明: 勝利victor函數信號發生器2642E,VC2002A,VC2005
