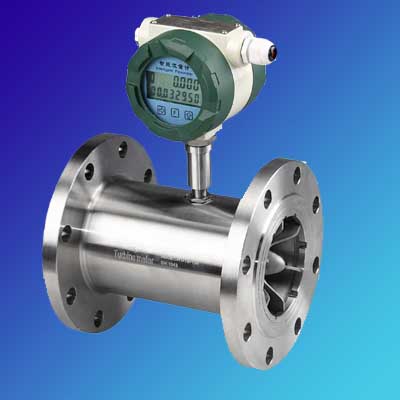

液體渦輪流量計LWY系列液體渦輪流量計LWY系列液體渦輪流量計基于力矩平衡原理，屬于速度式流量?jì)x表。傳感器具有結構簡理、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
基本性能參數
|
測量介質 |
液體（對304不銹鋼，2Cr13鋼及鋼玉AI2O3無腐蝕） |
|
通徑
mm |
螺紋連接 |
4、6、10、15、20、25、32、40 |
|
法蘭連接 |
（25）、（32）、（40）、50、65、80、100、125、150、200
（DN25-40常規為螺紋連接） |
|
精度等級 |
1級、0.5級（特定流量段可達0.2級） |
|
重復性 |
指示值的±0.2% |
|
介質溫度 |
－20℃～＋120℃ |
|
適用環境 |
溫度：-20℃～＋55℃ 濕度：5-95% |
|
防護等級 |
IP67 |
|
防爆等級 |
EXmIICT6 EXdIIBT6 |
|
供電電源 |
12VDC或24VDC |
|
輸出信號 |
脈沖電壓 |
電壓幅度：高電平≥8V,低電平≤0.8V |
傳輸距離≤1000米 |
|
標準電源 |
4-20mA DC |
|
直管段要求 |
流量計上游≥20DN 下浮≥5DN |
測量范圍及公稱壓力
|
通徑DN
mm |
正常測量范圍
M3/h |
擴展流量范圍
M3/h |
常規公稱壓力
Mpa |
高壓型耐壓
Mpa |
|
4 |
0.04-0.25 |
0.04-0.4 |
6.3 |
25 |
|
6 |
0.1-0.6 |
0.06-0.6 |
6.3 |
25 |
|
10 |
0.1-1.2 |
0.15-1.5 |
6.3 |
25 |
|
15 |
0.6-6 |
0.4-8 |
6.3 |
25 |
|
20 |
0.8-8 |
0.45-9 |
6.3 |
25 |
|
25 |
1-10 |
0.5-10 |
6.3(法蘭4.0) |
25 |
|
32 |
1.5-15 |
0.75-15 |
6.3(法蘭4.0) |
25 |
|
40 |
2-20 |
1-20 |
6.3(法蘭4.0) |
25 |
|
50 |
4-40 |
2-40 |
2．5 |
25 |
|
65 |
7-70 |
4-70 |
2．5 |
25 |
|
80 |
10-100 |
5-100 |
2．5 |
25 |
|
100 |
20-200 |
10-200 |
2．5 |
25 |
|
125 |
25-250 |
13-250 |
2．5 |
25 |
|
150 |
30-300 |
15-300 |
1．6 |
16 |
|
200 |
80-800 |
40-800 |
1．6 |
16 |
儀表分類
●LWY-□N基本型渦輪流量傳感器
12-24VDC供電三線制脈沖輸出，高電平≥8V，低電平≤0.8V/；傳輸距離≤1000米，可以與任何脈沖型輸入的積算顯示或控制的二次儀表配套使用
●LWY-□A型渦輪流量變送器
是在LWY-□N基本型渦輪流量傳感器的基礎上增加4-20mA兩線制電流輸出模塊，特別適用于顯示儀PLC工控機，DCS等計算機控制系統配合使用。
供電電源24VDC（12-30VDC）4-20mA標準電流兩線輸出線路距離≤1000米。
●LWY-□B型智能現場顯示渦輪流量計
該流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用電池供電，雙排流量現場顯示，具有結構緊奏讀數直觀、清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點；
供電電源：3.2V10AH鋰電池（連續運行四年以上）
顯示方式：雙排液晶顯示，瞬時流量（4位有效數字）
累積流量（8位有效數字，帶清零功能）
采用儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。累積總量和儀表系數掉電保持10年不丟失。無信號輸出功能。
●LWY-□C型智能現場顯示帶4-20mA變送輸出渦輪流量計。
該型渦輪流量變送器是在LWY-□B型基礎上增加了24VDC供電，4-20mA兩線制電流輸出模塊，它同時具備現場顯示和遠傳輸出功能。
尺寸表
|
|
公稱通徑 |
L(mm) |
H(mm) |
G |
L1
(mm) |
D(mm) |
d(mm) |
孔數 |
|
LWY-4 |
4 |
394 |
145 |
R3/8” |
195 |
|
|
|
|
LWY-6 |
6 |
430 |
145 |
R3/8” |
230 |
|
|
|
|
LWY-10 |
10 |
550 |
165 |
R3/8” |
350 |
|
|
|
|
LWY-15 |
15 |
75 |
173 |
G1” |
|
|
|
|
|
LWY-25 |
25 |
100 |
180 |
G5/4” |
|
Ф85 |
Ф14 |
4 |
|
LWY-40 |
40 |
140 |
178 |
G2” |
|
Ф110 |
Ф18 |
4 |
|
LWY-50 |
50 |
150 |
252 |
|
|
Ф125 |
Ф18 |
4 |
|
LWY-80 |
80 |
200 |
287 |
|
|
Ф160 |
Ф18 |
8 |
|
LWY-100 |
100 |
220 |
322 |
|
|
Ф180 |
Ф18 |
8 |
|
LWY-150 |
150 |
300 |
367 |
|
|
Ф250 |
Ф25 |
8 |
|
LWY-200 |
200 |
360 |
415 |
|
|
Ф295 |
Ф23 |
12 |
