TM1800斷路器動作特性測試分析系統硬件采用模塊化結構，由時間特性測試模塊和行程運動測試模塊兩大部分構成，適于在變電站現場和開關廠工業環境中測試各種類型的斷路器的動作特性。
● 集成化：
采用一體化設計，將試驗所需的各種模塊整合為一，使接線和操作簡單方便，省時省力。
● 模塊化：

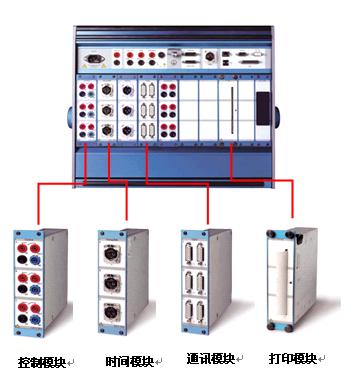

TM1800斷路器時間動作測試儀完全采用模塊化結構，其操作控制回路采用獨立的專用控制模塊，可獨立進行3個控制回路的操作。
時間測量模塊可擴展為48個通道，行程運動測試模塊可以擴展為6個通道，來滿足不同應用的需要。
還可配備打印模塊、PC-card模塊等等。
● 通用化：
TM1800用來精確計量各種斷路器合/分閘時間，彈跳，不同期等時間參數；時間分辨率0.05ms，精度達0.01%；每個計時通道都是獨立的，且各自帶有直流電壓源，無需外接；測試對象可為主接點、帶電阻接點和電壓檢測接點（濕接點）等多種類型，且可測試開關端口間的并聯電阻值。
TM1800通過安裝的位移傳感器可測量動觸頭的行程，并進而計算出各種定義的合/分閘速度，插入行程，超程和反彈等運動參數。傳感器可以是直線位移的，也可以是旋轉角度傳感器，以適應不同結構型式的操作機構的應用要求；
可自動測量線圈電流，還可進行動態電阻，壓力和振動等的測量。其測量范圍廣（電阻：10Ω-10KΩ，電壓-10VDC至+10VDC，基本精度高（0.1%）且采樣頻率高達40KHz。
采用可方便拆卸的打印機模塊，可方便地以表格和圖形方式輸出測量結果，并有接口與外部打印機相連。
● 信息化：
TM1800既可單獨應用來完成所有測試，也可與任選的計算機輔助斷路器測試分析軟件CABA Win ( Computer Aided Breaker Analysis System) 組成功能強大的斷路器自動測試，分析和信息管理系統。
CABA Win軟件采用Windows操作系統，具有完善的分析和數據庫管理功能：如可方便地進行各種速度計算點的定義；可分析同一行程曲線上任一點的位移，時間速度，加速度和任意二點間的平均速度，時間差；可用圖形和表格的方式直接和定量地比較二次或多次的測試結果，便于了解同一系列不同批次各臺產品的特性，或者對同一臺產品在不同時期（如二次大修間）的特性和狀態進行追蹤監測了解其變化趨勢和預期性能；可自動判別測試結果是否合格并給出提示等。
CABA Win也是一個強大的數據庫管理系統，可方便地對各種斷路器的數據和測試結果進行管理，存儲，調用和以用戶要求的格式輸出各種圖形和報表。
● 小型化：
TM1800結構精巧，功能強大，只有15.5Kg左右，工作電源為交直流兩用且自動切換。
二、主要技術指標：
TM1800技術規格
● 計時模塊
主觸點及合閘電阻觸電的時間測量
通道數：6/每個模塊
最多可擴展達48個計時通道（8個模塊）
分辨率：0.05ms
精度：0.01%讀數±0.1ms
最大采樣速度：40KHZ
合閘電阻值的測試范圍：10Ω-10KΩ
合閘電阻值的測試精度：+/-10%
● 行程模塊
測量觸電運動行程、電流、電壓
通道數：3 /每個模塊
傳感器電阻：500Ω-10KΩ 10V輸出
電壓輸出：10VDC
電流輸出：10-30mA
電流測量：0-20 mA DC 精度：±1%，分辨率：0.35uA
電壓測量：0-250V AC/DC 分辨率：0.3mV 精度：0.1%
● 操作控制模塊
接點：三組獨立的無電位接點以啟動分閘和合閘二組線圈，可同時操作三相開關。
接點性質：無彈跳接點，閉合時間小于0.1ms
操作順序設定：?jiǎn)魏希–），單分（O），合-分（C-O），分-合（O-C），分-合-分（O-C-O）
接點開斷容量：長時間15A，250V（AC/DC），瞬時（小于100ms）可達60A，250V(AC/DC)
斷路器操作啟動方式：通過面板上的啟動旋鈕或通過光電隔離的外觸發輸入接點的閉合操作來遙控啟動。
控制脈沖與計時啟動的時間差：小于0.1ms
脈沖延遲：分閘合閘及其之間的延遲時間可調，步長為10ms
● 打印輸出
打印機：配備可拆卸式模塊打印機，也可外接打印機
輸出格式：有多種圖形和/或表格方式供選擇
● 其他
電源：100-240V AC 250VA
介電強度：符合IEC348和IEC255-5
環境溫度：工作溫度：0℃—+55℃ 存放溫度：-55℃—+70℃
濕度：5%-95% RH
外形尺寸：515×173×452mm
整機重量：15.5Kg
應用領域：設計應用于各種高壓變電站現場和工業環境中
三、可選附件
● CABA Win軟件：
基于Windows平臺的計算機輔助斷路器測試、分析和管理軟件
● TM1800測試電纜：
有5米，10米，15米等各種長度供選擇
● 行程運動測試選件：
(1) 位移傳感器：用來測量斷路器觸頭和操作機構的運動行程
TLH500 直線位移傳感器，行程500mm
LWG225 直線位移傳感器，行程225mm
TS150 直線位移傳感器，行程150mm
IP6501旋轉角度傳感器，357°
●動態電阻測量
電流單元DRM1800：用于斷路器接點的動態電阻測量，可提供高達250A的電流。
用于測試西門子石墨觸頭的動作時間
