利用Fluke 1625接地電阻測試儀進行無接地棒測量法

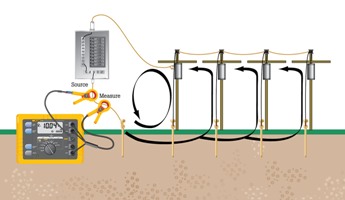

無接地棒測量法中的測試電流通路

Fluke 1625 接地電阻測試儀僅使用電流鉗即可測量多點接地系統的接地環路電阻。這種測試方法避免了斷開并聯接地電路以及查找合適位置安裝輔助接地極時的危險及浪費的時間。您還能夠對之前想都沒有想過的位置進行接地電阻測試：建筑物內部、電塔上或其它沒有辦法接觸土壤的任何位置。

采用這種測試方法時，用兩個鉗子夾住接地桿或連接電纜，每個鉗子均連接至測試儀。根本就不使用輔助接地棒。在其中一個鉗子上產生一個已知電壓，然后利用另一個鉗子測量電流。測試儀自動確定該接地電極處的接地環路電阻。如果只有一條通路接地，像許多住宅情形，無接地棒法不會(huì )提供可接受的數值，就必須使用電位降測量法。

Fluke 1625 的工作原理為：在并聯/多點接地系統中，所有接地通路的網絡(luò )電阻相對于任意單通路(被測通路)來說都非常低。所以，全部并聯回路阻抗的網絡(luò )電阻實際上為零。無接地棒測量法僅測量與接地系統并聯的獨立接地桿的電阻。如果接地系統非并聯至地，要不就是開路，要不測量的就是接地環路阻抗。

接地阻抗測量

當嘗試計算電廠或其它高電壓/電流環境下的短路電流時，確定復合接地阻抗非常重要，因為阻抗由感性和容性元件組成。由于電感率和電阻率在大多數情況下是已知的，所以可利用復數計算確定實際阻抗。

由于阻抗與頻率有關，所以 Fluke 1625 采用 55 Hz 信號進行計算，盡量靠近電壓工作頻率。這樣可卻確保測量值接近于真實工作頻率下的值。利用 Fluke 1625 的該特性，就能夠直接準確測量接地阻抗。

測試高壓輸電線路的電力公司技術人員對兩件事情非常感興趣。雷擊情況下的接地電阻和線路上特定點短路時整個系統的阻抗。在這種情況下，短路意味著線路松動并接觸電塔的金屬網。

兩極法接地阻抗

當無法安裝接地棒時，Fluke 1623 和 1625 測試儀能夠進行兩極法接地阻抗/通斷性測量，如下圖所示。

在進行該項測試時，技術人員必須能夠連接至已知的良好接地，例如全金屬水管。水管應足夠大，并且全部為金屬，沒有任何絕緣接頭或法蘭盤。與其它很多測試儀不同，Fluke 1623 和 1625 采用相對較高的電流(短路電流> 250 mA)進行測試，確保結果穩定。
