Fluke 1625接地測試方法---選擇性測量法

選擇測量法非常類似于電位降測試，也進行全部相同測量，但是更安全、更簡單。這是因為在進行選擇測量時，被測接地電極無需從所連接的位置斷開。技術人員無需斷開接地，既不會(huì )給自己造成危險，也不會(huì )危及未接地結構內的其他人員或電氣設備。

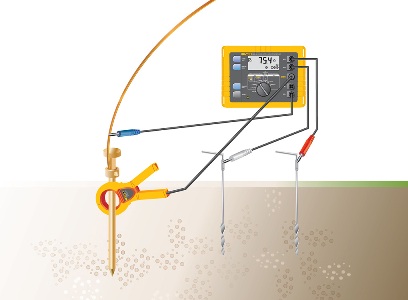

連接接地電阻測試儀。按 START (開始)， 然后讀取 RE (電阻) 值。這是被測接地電極的實際值。

對于 3 極電位降法，將兩根接地棒沿一條直線插入至土壤——從接地電極向外。通常間隔 20 米(65英尺)就夠了。然后將測試儀連接至被測接地電極，優勢在于無需斷開接地電極至站點的連接。而是用一把特殊的鉗子夾住接地電極，消除接地系統中并聯電阻的影響，所以測得的僅僅是被測接地電極。

Fluke 1625 在外側接地棒(輔助接地棒)和接地電極之間產生一個已知大小的電流，測量?jì)葌冉拥匕艉徒拥仉姌O之間的電位降。利用測量鉗，僅僅測得通過被測接地電極的電流。產生的電流也會(huì )通過其它并聯電阻，但是僅僅通過測量鉗的電流(即通過被測接地電極的電流)參與計算(V=IR)。

如果需要測量接地系統的總電阻，那么必須通過將鉗子夾住每個獨立接地電極測量每個接地電極的電阻。然后通過計算即可確定接地系統的總電阻。

當測試帶有架空接地線或導電絲的高壓輸電塔的獨立接地電極電阻時，需要將這些接地線斷開。如果電塔的基座上不止一處接地，也必須逐一斷開然后測試。然而，Fluke 1625 有一個可選附件，一個直徑為 320 mm (12.7 in)的鉗式變流器，可測量每條腿的獨立電阻，無需斷開任何接地線或架空接地線/導電絲。
