| 高溫型壓力變送器基本信息 |

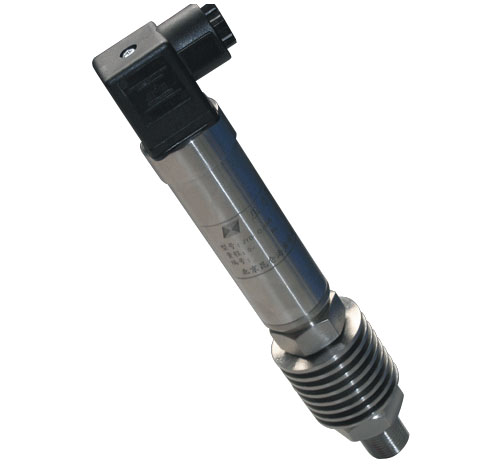

高溫型壓力變送器圖片 | 【高溫型壓力變送器】 | | 型 號:鈦/硅-藍寶石高溫型壓力變送器 | | 點 擊:2612 次 | | 更新日期: 2025/7/2 | | 簡 介: 詳細信息
用 途
·工業現場過程壓力控制
·航空航天領域
·石油化工行業
·儀器醫療食品等行業
·航海及造船行業
·水利、水電、發電廠等行業 | 市場價:元 | | 亞辰價:元 |  簡潔詳細 |
| 高溫型壓力變送器詳細說明 |
 詳細信息 |
用 途
·工業現場過程壓力控制
·航空航天領域
·石油化工行業
·儀器醫療食品等行業
·航海及造船行業
·水利、水電、發電廠等行業
特 點
·全不銹鋼外殼，卓越的抗腐蝕性能
·壓力測量范圍寬
·溫度測量范圍寬，溫度誤差極小
·工作穩定
·可靠性高，雙膜片結構鈦合金金屬膜片過載性能優良
·藍寶石系由單晶體絕緣體元素組成，不會(huì )發生遲滯、疲勞和蠕變現象
·外形尺寸小，重量輕，類型齊全，性?xún)r(jià)比高
·反相極性過壓過流保護
·測量介質范圍廣，可測量粘稠或結晶液體固體顆粒中的氣體懸浮物等
原 理
藍寶石系由單品體絕緣體元素組成，不會(huì )發生滯后、疲勞和蠕變現象；藍寶石比硅要堅固，硬度更高，不怕形變；藍寶石有著非常好的彈性和絕緣特性（1000℃以?xún)龋�，因此，利用硅—藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性。藍寶石的抗輻射性極強；另外，硅—藍寶石半導體敏感元件無p-n漂移，因此，從根本上簡化了制造工藝，提高了重復性，確保了高成品率。
用硅—藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最?lèi)毫拥墓ぷ鳁l件下正常工作，并且可靠性高、精度好、溫度誤差極小、性?xún)r(jià)比高。
表壓壓力傳感器和變送器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石薄片，被焊接在鈦合金測量膜片上。被測壓力傳送到接收膜片（接收膜片與測量膜片之間用拉桿堅固的連接在一起）。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅—藍寶石敏感元件感知后，其電橋輸出會(huì )發生變化，變化的幅度與被測壓力成正比。
傳感器的電路能夠保證應變電橋電路的供電，并將應變電橋的失衡信號轉換為統一的電信號輸出。
在絕壓壓力傳感器和變送器中，藍寶石薄片與陶瓷基極玻璃焊料連接在一起，起到了彈性元件的作用，將被測壓力轉換為應變片形變，從而達到壓力測量的目的。
技術參數
量 程: 0～160 Mpa 內任量程， 最小量程:1KPa
介質溫度: －60～+150 ℃
環境溫度: －20～+85 ℃
供電電壓: 12～32VDC(通常24VDC)
輸出信號: 0～10mA/4～20mA/0～5VDC
負載特性; 電流輸出型≤600Ω
電壓輸出型≥3KΩ
絕緣電阻: ＞ 100 MΩ
準 確 度: A級:±0.1％FS
B級:±0.25％FS C級:±0.5％FS
非 線 性: ＜±0.1％FS
遲滯性與可重復性: ≤±0.1％FS
長期穩定性: ≤±0.08％FS/年
熱力零點漂移: ≤±0.02％FS/℃
響應時間; ＜30mS
最大工作壓力: 2倍量程
電氣連接: 霍斯曼接頭/航空插頭/接線端子
過程連接: 法蘭連接/M20×1.5外螺紋
外部零件的材料: 普通不銹鋼／316不銹鋼
殼體材料: 普通不銹鋼外殼／鑄鋁外殼
測量介質: 油、水、氣體及其他與316不銹鋼兼容介質
防護等級: IP 65/IP 54
本質安全防爆: ExiaIIBT4 /ExiaIICT6
| |
以上是【高溫型壓力變送器】的詳細信息，如果您對高溫型壓力變送器的價格、廠家、型號、圖片、技術參數、產品功能等有什么疑問，請聯系我們獲取高溫型壓力變送器的最新信息。 | | 其它說明 | | 高溫型壓力變送器，壓力變送器，鈦/硅-藍寶石高溫型壓力變送器，高溫型壓力變送器 | | 用戶評論 | | 評論人 | 目前還沒有評論 | 發表時間 | | 暫無評論 |
|
| |
|
