MODEL 4200鉗形接地電阻計的測量原理

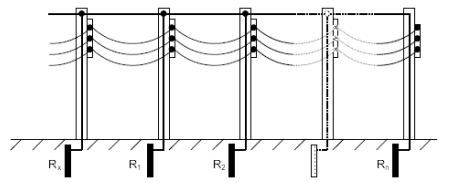

MODEL 4200鉗形接地電阻計可測試多重接地方式的接地電阻。（如下圖所示）。假設被測接地電阻為Rx，其它接地電阻為R1，R2，…Rn。

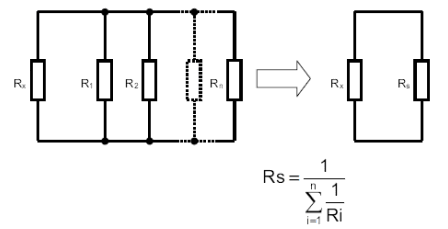

這些接地電阻中，可看成R1、R2、R3、Rn全部并聯，作為一個合成電阻Rs,由于是幾個電阻并列連接而形成的合成電阻，與Rx相比，Rs可示為十分小的數值。下圖是等價電路圖。

在此電路中，在鉗口（CT1）處施加電壓（V），使與接地電阻相應的電流（I）流動。該電流與測試電阻R（合成電阻：Rx+Rs）成反比例關系，可使用其它鉗口（CT2）檢測出的電流，計算后求取此測試電阻R。此時，R作為測量值。不過，相對于Rx，Rs可視作非常小的數值而忽略不記，因此，顯示值可作為測試的接地電阻值。

注意：

4200鉗形接地電阻計無法測度以下場所的接地方式 ：

* 沒有其它接地相連接的單獨接地（如避雷針等）。

* 超過本儀器電流值2A范圍的AC電流測量。

* 被測接地電阻小于其他接地電阻。

*接地電阻超過1200Ω 。

使用共立接地電阻計 4102A及4105A可進行以上測量。
